三豐標準量具劃線方箱

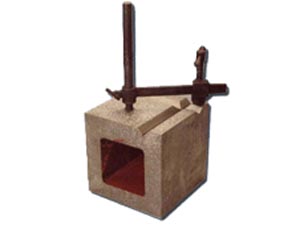

劃線方箱
劃線方箱是機械制造或修理用來檢驗機械零件的不平行度、不垂直度和劃線的必要工具，方箱,劃線方箱,鑄鐵方箱精度分為0、1、2、3、級，一般0、1、2級為檢驗用，3級為劃線用。
產地：河北省>滄州
供應商：滄州市三豐標準量具有限公司
電話：0317-3522080
手機：13832708800
劃線方箱詳細內容介紹information
劃線方箱是機械制造或修理用來檢驗機械零件的不平行度、不垂直度和劃線的必要工具，精度分為0、1、2、3、級，一般0、1、2級為檢驗用，3級為劃線用。
劃線方箱檢定方法對于邊長為300mm及以下的方箱，檢定時在方箱被檢面的兩端各放置1mm的量塊，把刀口尺放在量塊工作面上，然后在其各被檢點處用量塊試塞，當量塊組剛剛塞入時的尺寸與兩端量塊尺寸之差為該被檢點對兩端之間的偏差。
| 劃線方箱規格（mm） | 工作面的平面度 | 工作面的垂直度.平行度及V型槽對底部和側面的平行度 | ||||
| 精度等級（μm） | ||||||
| 1級 | 2級 | 3級 | 1級 | 2級 | 3級 | |
| 100×100×100 | 3.5 | 7 | 15 | 7 | 15 | 30 |
| 150×150×150 | 4 | 9 | 17 | 18 | 35 | |
| 200×200×200 | 4.5 | 10 | 20 | 9 | 20 | 40 |
| 250×250×250 | 5 | 11 | 22 | 10 | 22 | 45 |
| 300×300×300 | 12 | 25 | 25 | 50 | ||
| 400×400×400 | 15 | 30 | 30 | 60 | ||
| 500×500×500 | 35 | 70 | ||||
| 600×600×600 | 40 | 80 | ||||
