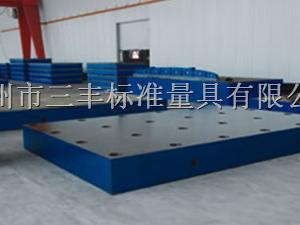

三豐標準量具裝配平板

產品名稱：裝配平板,裝配平臺,鑄鐵裝配平板,鑄鐵裝配平臺,T型槽裝配平臺,T型槽裝配平板,基礎裝配平板,基礎裝配平臺,裝配工作臺。
    鑄鐵裝配平用途：應用于動力機械設備的裝配及調試，表面帶有T形槽，可以固定動力機械設備。要求較大的裝配平臺，可以拼裝使用。工作面上可加工圓孔、U型孔或長孔。
    產品型號：100-8000mm。
    裝配平板樣式：產品制成加強筋板式，設計結構合理。
    鑄鐵裝配平板材質：_高強度灰口鑄鐵HT200-250，工作面硬度為HB170-240，鑄件經過兩次人工退火600℃-700℃或自然時效2-3年，_去除內應力，精度穩定，耐磨性能好。
    裝配平板包裝：木制包裝。包裝前經防銹處理并妥善包裝，避免因包裝不善而在運輸過程中損壞產品。平板經檢定合格后，應附有產品合格證;產品合格證上應出廠日期和產品序號。
    裝配平板技術要求：
    1、平板工作面不得有嚴重影響外觀和使用性能的砂孔、氣孔、裂紋、夾渣、縮松、劃痕、碰傷、銹點等缺陷。
    2、平板的鑄造表面應_型砂且平整，涂漆牢固。
    3、精度登記為0級-3級的平板工作面上，直徑小于15mm的砂孔允許用相同材料堵塞，其硬度應小于周圍材料的硬度。工作面堵塞的砂孔應不多于4個，且砂孔之間的間距應不小于80mm。
    4、平板應采用_細密的灰口鑄鐵或合金等材料制造，其工作面硬度應為170-220HB。
    5、平板工作面通常應采用刮削工藝。對采用刮削加工的3級平板工作面，其表面粗糙度Ra的_允許值為5um。
    6、平板工作面的平面度公差見表2的規定。
    7、平板工作面采用刮削工藝應進行涂色對研檢驗。對研后顯示的接觸點面積的比率見表3的規定：或者按25mm×25mm正方形面積的接觸點數見表3的規定，且任意25mm×25mm中的接觸點數之間應不大于5點。
    裝配平板精度：按_標準計量檢定規程JJG117-91執行，分別為0、1、2、3四個等級。
